微阻缓闭止回阀 规格型号、结构图片与选型指南

微阻缓闭止回阀是一种兼具微阻节能与缓闭防水锤功能的高效止回阀，广泛应用于给排水、消防、暖通及工业管道系统。本文围绕其规格型号与结构图片，梳理选型与应用要点。

一、微阻缓闭止回阀概述
微阻缓闭止回阀采用流线型阀体设计，阻力系数远低于普通止回阀；关闭时借助缓闭装置分两阶段关闭，先快速关闭大部分行程，再缓慢关闭剩余行程，有效抑制水锤压力。

二、常见规格型号

1. HH44X-10/16：法兰连接，公称压力1.0/1.6MPa，适用于水、污水等介质。
2. HH46X-10/16：对夹连接，结构紧凑，适合空间受限管道。
3. HH47X-10/16：带缓闭缸外置式，缓冲调节更方便。
4. 300X-16：水力控制缓闭止回阀，通过导阀控制缓闭时间，适用于高压差系统。
常见口径DN50～DN1200，阀体材质有铸铁、球墨铸铁、铸钢、不锈钢等，可按介质与压力等级选择。

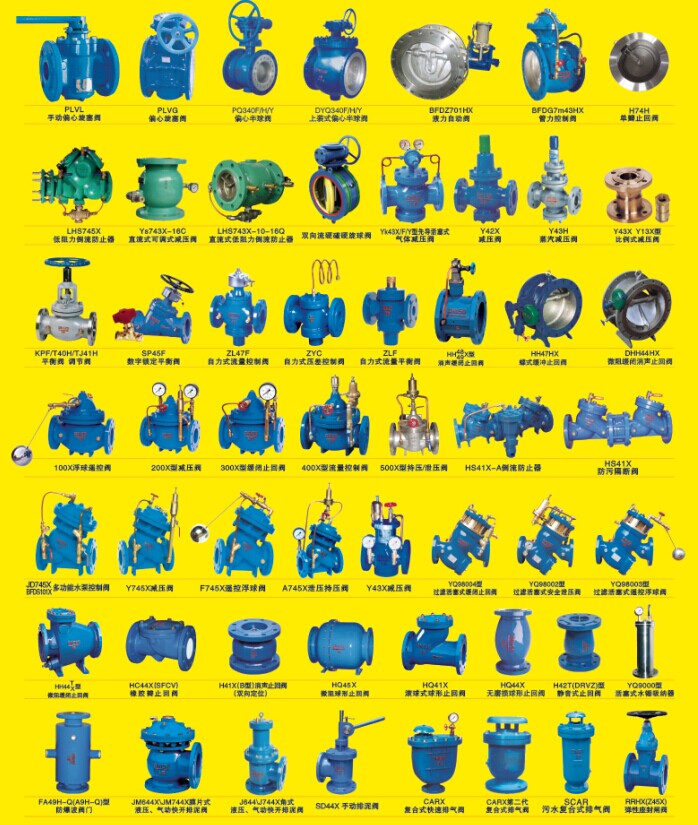

三、结构图片与关键部件
结构主要由阀体、阀板、阀杆、缓闭缸、活塞及调节阀组成。阀板在介质正向流动时开启，逆向流动时关闭；缓闭缸通过节流孔控制关闭速度，实现缓闭。结构图片可在“中国泵阀商务网”产品页查看，重点观察缓闭缸位置、调节螺钉及密封面形式。

四、选型要点

1. 按管道口径、压力等级和介质腐蚀性确定型号与材质。
2. 根据水锤防护要求调节缓闭时间，一般先快关后慢关。
3. 安装时注意阀体箭头方向与水流一致，缓闭缸应便于检修。

五、
正确选型并参考结构图片确认安装方式，可充分发挥微阻缓闭止回阀的节能与防水锤优势，保障管网安全运行。
